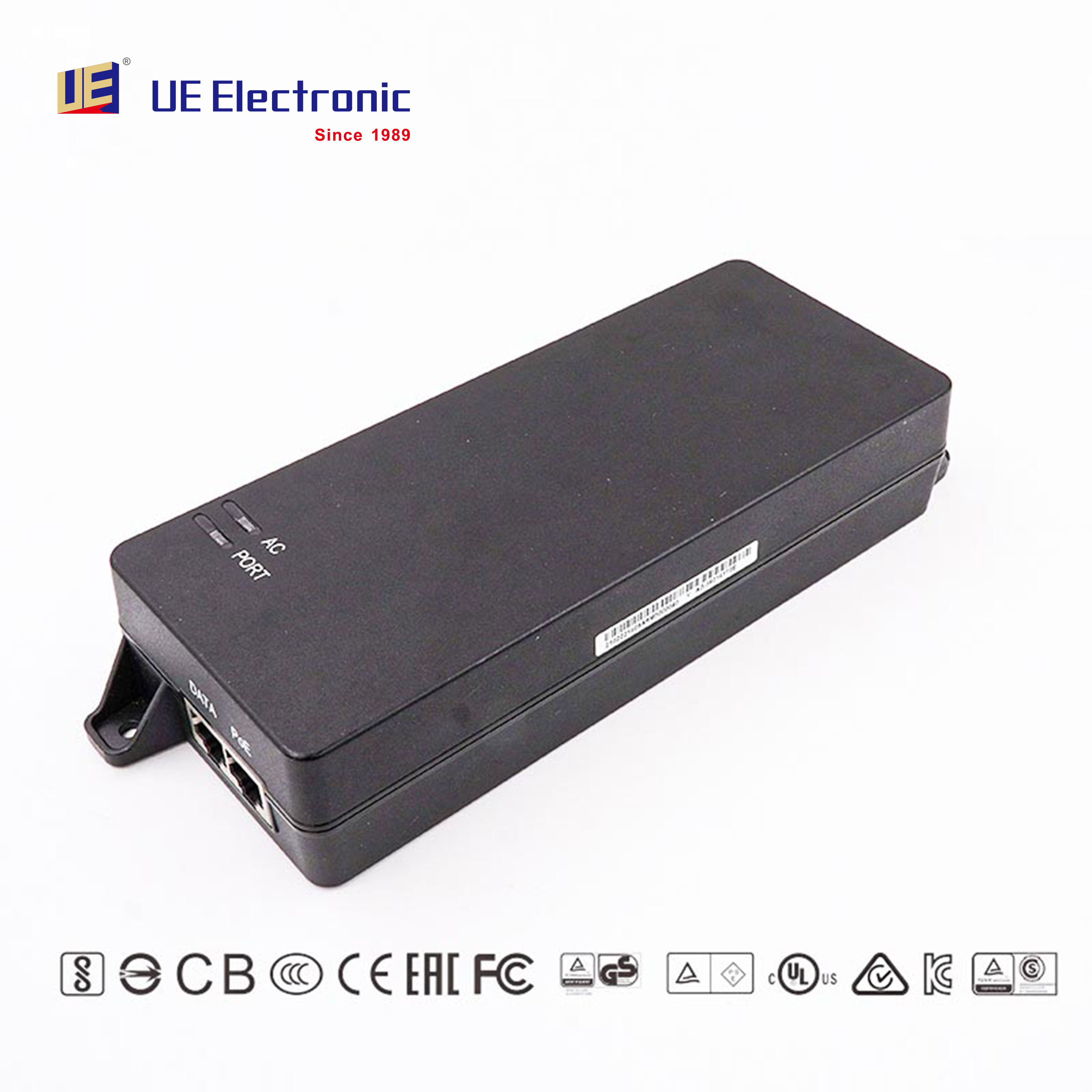

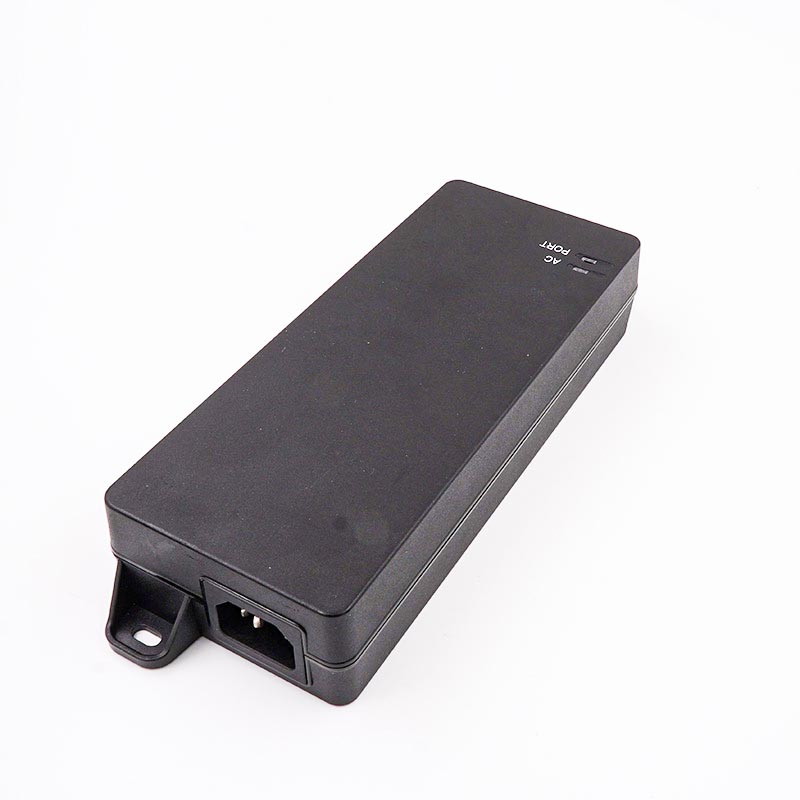

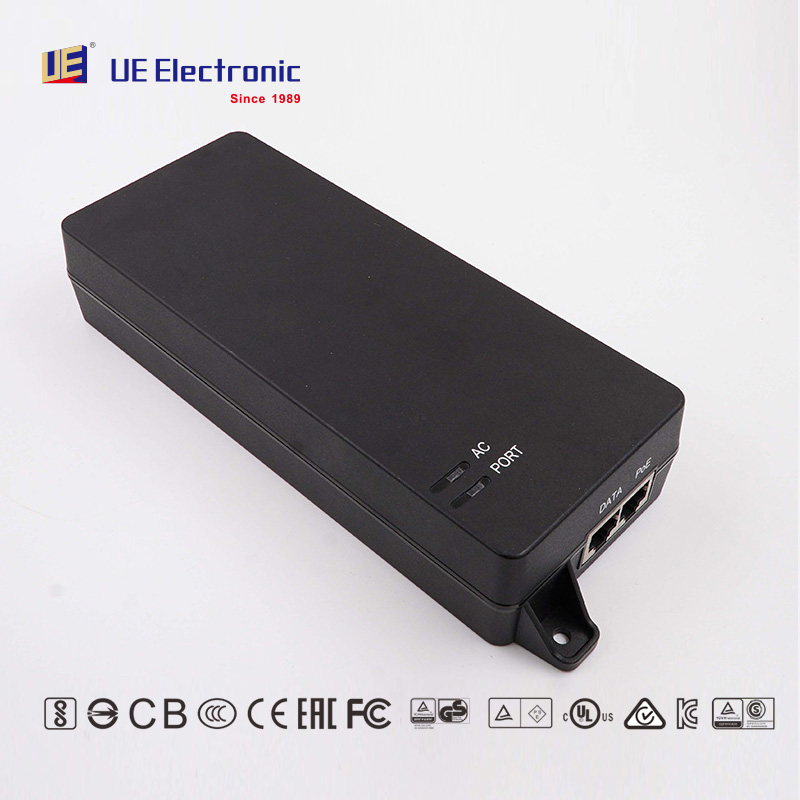

90-W-Ultra-PoE-Injektor – leistungsstarke IEEE 802.3bt-Lösung mit 5.000 m Höhenbewertung und industriellem Wärme-/ESD-Schutz
Produktübersicht
wurde für geschäftskritische Netzwerkbereitstellungen mit hohem Stromverbrauch und in extremen Umgebungen entwickelt und Der 90-W-Aktiv-PoE-Injektor von UE Electronic liefert Hochgeschwindigkeitsdaten und bis zu 90 W Dauerleistung über ein einziges Ethernet-Kabel. Es ist für den Betrieb in Höhen von bis zu 5.000 Metern (16.400 Fuß) ausgelegt und wurde speziell für CPEs in großen Höhen, PTZ-Speed-Dome-Kameras für raue Umgebungen, industrielle IoT-Gateways, Wi-Fi 6/7-APs für den Außenbereich und Digital Signage entwickelt.
Es verfügt über eine Isolierung und thermische Architektur in Industriequalität und verfügt über eine hervorragende Immunität gegen elektrostatische Entladungen ( ±8 kV Kontakt / ±15 kV Luft ) und ein präzises Temperaturmanagement, das strikt den internationalen Sicherheitsstandards entspricht und einen ultrakühlen, sicheren und störungsfreien Betrieb rund um die Uhr bei extremen Temperaturen und Umgebungen mit niedrigem Druck in großer Höhe gewährleistet.
Hauptmerkmale:
90 W Ultra-Ausgangsleistung: Liefert eine Ausgangsleistung von bis zu 90 W, ist vollständig konform mit den Standards IEEE 802.3bt (Typ 4) und abwärtskompatibel mit IEEE 802.3af/at-Geräten.
Betrieb in 5.000 m großer Höhe: Entwickelt mit verbesserter Luft- und Kriechstrecke für den sicheren Betrieb in Höhen von bis zu 5.000 Metern , wodurch es sich ideal für 4G/5G-CPEs in großer Höhe, Plateauüberwachung und entfernte Telekommunikationsstandorte eignet.
ESD-Schutz in Industriequalität: Integrierte hohe ESD-Immunität – ±8 kV Kontaktentladung und ±15 kV Luftentladung – schützt angeschlossene Geräte vor Blitzüberspannungen und statischen Störungen in rauen Umgebungen.
5.6 Anforderungen an die Gehäusetemperatur
Die Gehäusetemperatur muss den Sicherheitsanforderungen entsprechen und die folgenden Bedingungen erfüllen:
Die Gehäuseoberflächentemperatur muss weniger als 60 °C betragen (Testbedingungen: 25°C Umgebungstemperatur, 100 VAC/220 VAC Eingang, 60 W Ausgang);
Die Gehäuseoberflächentemperatur muss unter 70°C liegen (Testbedingungen: 25°C Umgebungstemperatur, 100 VAC/220 VAC Eingang, 90 W Ausgang);
Die Gehäuseoberflächentemperatur muss unter 95°C liegen (Testbedingungen: 65°C Umgebungstemperatur, 100 V Wechselstrom/220 V Wechselstrom Eingang, Volllastausgang );
Intelligente aktive PD-Erkennung: Verhandelt Power Handshakes intelligent, um Schäden an Nicht-PoE-Netzwerkgeräten zu verhindern.
Gigabit-Hochgeschwindigkeits-Daten-Pass-Through: Unterstützt 10/100/1000 Mbit/s Pass-Through ohne Latenz, ideal für 4K/8K-HD-Überwachung und drahtlose Netzwerke mit hoher Bandbreite.
Vielseitige Anwendungsunterstützung: Perfekt für anspruchsvolle Setups, einschließlich 5G-CPEs in großer Höhe, PTZ-Außenkameras für raue Umgebungen, industrielle IoT-Gateways und Thin Clients.
1 Eingabemerkmale
1.1 Spannung und Frequenz
Bewertet
Minimum
Maximal
Eingangsspannung
100Vac-240Vac
90Vac
264Vac
Eingangsfrequenz
50Hz-60Hz
47Hz
63Hz
1.2 Strom
Ausgangslast
Eingangsspannung
Eingangsstrom
0-1,61A
100Vac
1,8 A max
2 Ausgabeeigenschaften
2.1 Ausgaberate
Modell Nr.
Ausgangsspannung/-strom
Welligkeit und Rauschen (max.)
Leitungs-/Lastregelung
PoE90-560161
56 V ± 5 %/0–0,62 A
300mVp-p
±3 % / ±5 %
Anmerkung: 1. Die Messung erfolgt mit einem Oszilloskop mit 20 MHz Bandbreite, wobei jeder Ausgang mit einem 0,1 µF-Keramikkondensator und einem 10 µF-Elektrolysekondensator abgeschlossen ist.
3 Umgebungsanforderungen
Artikel
Minimum
Maximal
Bemerkung
Betriebstemperatur
-40℃
65℃
1、65 °C im CCC-Zertifizierungsbericht 2、50 °C zertifiziert durch CB- und UL-Berichte 3、In der Lage, innerhalb von 5 Minuten bei -40 °C zu starten und normale Spannung auszugeben.
Lagertemperatur
-40℃
70℃
Relative Luftfeuchtigkeit
5 %
90 %
Höhe
0m
5000m
Kühlung
/
/
Naturkühlung
RoHS
/
/
Entspricht den Anforderungen der EU-RoHS-Richtlinie.
