새로운 전화 또는 광대역 연결 지점을 직접 배선하는 것은 네트워크 안정성을 향상시키는 탁월한 방법입니다. 많은 사람들이 홈 오피스를 위해 안정적인 유선 연결을 필요로 하지만, 불안정한 Wi-Fi는 종종 부족합니다. 불행하게도 배선 작업을 잘못하면 신호 품질이 빠르게 저하될 수 있습니다.
적절한 지식 없이 통신 인프라를 조작하면 엄청난 위험이 따릅니다. 잘못된 설정으로 인해 광대역 연결이 끊어지고 심각한 정적 소음이 발생합니다. Openreach와 같은 통신 제공업체가 정한 엄격한 규정 준수 규칙을 위반할 수도 있습니다.
새로운 지점을 안전하게 배선하기 위한 완벽하게 규정을 준수하는 기술 프레임워크를 안내해 드립니다. 정확한 배선 색상 코드, 필요한 특정 도구 및 실용적인 문제 해결 프로토콜을 배우게 됩니다. 다음 단계를 따르면 매번 완벽한 고속 연결을 얻을 수 있습니다.
규정 준수 우선: 기본 수신 네트워크 회선을 수정하지 마십시오. 마스터 소켓의 소비자 쪽 전면 플레이트에서만 연장선을 연결하세요.
필수 핀: 현대 영국 전화 확장 기능에는 2개의 전선(핀 2 및 5)만 있으면 광대역 간섭이 최소화됩니다.
올바른 하드웨어: 적절한 CW1308 통신 케이블과 IDC 펀치다운 도구를 사용하는 것은 안정적인 연결을 위해 타협할 수 없습니다.
광대역 최적화: 이전 설정에서 '벨 와이어'(핀 3)를 분리하면 ADSL/VDSL 광대역 속도가 크게 향상될 수 있습니다.
단일 전선을 벗기기 전에 법적 경계점을 이해해야 합니다. 영국에서는 귀하의 자산에 들어가는 주요 통신 소켓은 일반적으로 NTE5 마스터 소켓입니다. 이 물리적 장치는 전적으로 귀하의 통신 제공업체에 속합니다. 메인 인입 드롭 와이어나 메인 백플레이트 뒤의 숨겨진 배선을 법적으로 조작할 수 없습니다. 그렇게 하면 네트워크 약관을 위반하게 됩니다. DIY 수정은 NTE5 장치의 제거 가능한 하단 전면 플레이트로 엄격히 제한됩니다.
소켓 하드웨어를 정확하게 식별해야 합니다. 마스터 소켓에는 활성 내부 구성 요소가 포함되어 있습니다. 이 제품은 오래된 전화 벨을 작동시키는 링잉 커패시터와 라인 스파이크로부터 장비를 보호하는 서지 보호기를 갖추고 있습니다. 공급자는 건물 입구에 이를 설치합니다. 반대로, 보조 또는 확장 소켓은 기본 통과 장치 역할을 합니다. 내부 커패시터가 포함되어 있지 않습니다. 단순히 기존 연결을 마스터 유닛에서 다른 방으로 확장합니다.
이러한 물리적 경계를 무시하면 심각한 결과가 초래됩니다. 설비의 주 네트워크 측면이 손상된 경우 통신 제공업체가 결함을 감지합니다. 그들은 손상을 수리하기 위해 엔지니어를 보낼 것입니다. 귀하는 상당한 금액의 호출 수수료와 잠재적인 벌금을 받게 될 것입니다. 무단으로 조작하는 경우에도 서비스 보증이 무효화됩니다. 최악의 경우, 본선의 단락으로 인해 귀하의 집에 대한 전화 및 광대역 서비스가 완전히 중단될 수 있습니다.
선택한 케이블에 따라 인터넷 연결 품질이 결정됩니다. 항상 솔리드 코어 CW1308 전화 케이블을 지정하십시오. 또는 솔리드 코어 Cat5e 또는 Cat6 연선 이더넷 케이블을 사용할 수 있습니다. 연선 쌍은 전자기 간섭을 적극적으로 거부합니다. 값싸고 꼬인 패치 케이블을 사용하지 말 것을 강력히 경고합니다. 꼬인 구리는 펀치다운 단자 내부에 제대로 고정되지 않아 간헐적으로 라인이 끊어지는 경우가 많습니다.
많은 주택 소유자가 실수로 이 프로젝트에 맞지 않는 페이스플레이트를 구입했습니다. 당신은 표준 확장 소켓 (보조 소켓으로도 표시됨) 다른 마스터 소켓을 구입하지 마십시오. 두 번째 마스터 소켓을 동일한 라인에 연결하면 정전 용량이 두 배가 됩니다. 이러한 과도한 정전 용량은 광대역 주파수를 손상시키고 다운로드 속도를 심각하게 저하시킵니다.

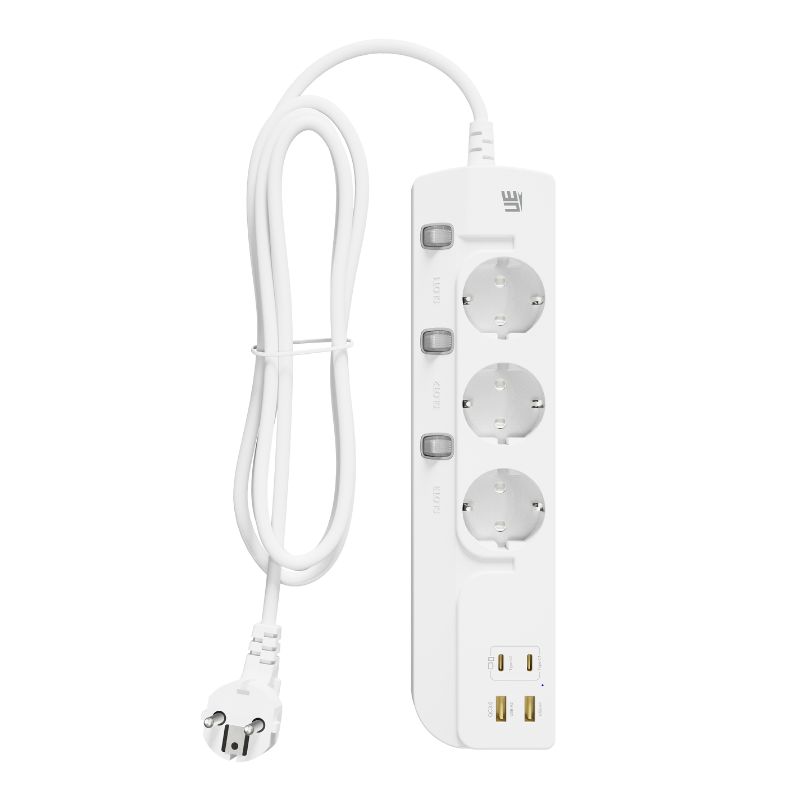

현대 주택에는 수십 개의 다양한 벽판이 통합되어 있습니다. 사무실 레이아웃을 계획할 때 전력 운영과 통신 운영을 분리하세요. 텔레콤 페이스플레이트는 매우 민감한 저전압 데이터를 처리합니다. 이들은 다음과 같은 주 전원 솔루션과 완전히 다르게 작동합니다. USB 확장 소켓 . 통신 연결에는 전용 데이터 회선이 필요합니다. 누화 및 잡음 주입을 방지하려면 전원 회로에서 완전히 격리해야 합니다.
전문적인 결과에는 전문적인 도구가 필요합니다. 이 단계를 건너뛰지 마십시오. 당신은 다음이 필요합니다
IDC(절연 변위 커넥터) 펀치다운 도구입니다.
정밀 와이어 스트리퍼.
깔끔한 트리밍을 위한 플러시 커터.
많은 초보자는 작은 일자 드라이버를 사용하여 전선을 터미널에 밀어넣으려고 시도합니다. 이것은 엄청난 실수입니다. 드라이버는 터미널 블록 내부의 섬세한 황동 접점을 으스러뜨립니다. 연결이 손상되고 잠재적인 오류가 발생합니다. IDC 도구는 와이어를 정확한 깊이로 밀어넣는 동시에 여분의 꼬리를 안전하게 절단합니다.
영국 통신 페이스플레이트에는 번호가 매겨진 6개의 IDC 터미널이 있습니다. 극성과 기능을 유지하려면 와이어를 이 표준 구성에 정확하게 매핑해야 합니다.
핀 2: 흰색 밴드가 있는 파란색 와이어. 이는 오디오 및 데이터 전송을 처리합니다.
핀 5: 파란색 밴드가 있는 흰색 와이어. 이로써 오디오/데이터 회로가 완성됩니다.
핀 3: 흰색 밴드가 있는 주황색 와이어. 이것은 전통적인 '벨 와이어'입니다. 참고: 최신 광대역 설정에는 이 핀을 연결하지 않는 것이 좋습니다.
핀 4: 주황색 밴드가 있는 흰색 와이어. 이 단자는 일반적으로 사용되지 않은 상태로 유지되거나 상업용 설정에서 접지 연결 역할을 합니다.
역사적으로 핀 3은 구형 회전식 전화기에 벨소리 전류를 전달했습니다. 오늘날 최신 전화기는 자체 벨소리를 생성합니다. 이제 핀 3을 연결하면 네트워크에 적극적으로 해를 끼칩니다. 벨 와이어는 집 전체에서 거대한 라디오 안테나 역할을 합니다. 전자레인지, 조광기 스위치, 형광등에서 발생하는 전자기 간섭(EMI)을 포착합니다. 핀 3을 분리하면 이러한 간섭이 중지됩니다. 이 간단한 조정으로 라우터 동기화 속도가 크게 향상되는 경우가 많습니다.
CW1308 대신 최신 Cat5e 네트워킹 케이블을 사용하기로 결정하면 색상 코딩이 변경됩니다. 극성 오류를 방지하려면 다음 변환 행렬을 사용하십시오.
터미널 핀 번호 |
표준 CW1308 색상 |
대체 Cat5e/Cat6 색상 |
기능 |
|---|---|---|---|
핀 2 |
흰색 띠가 있는 파란색 |
단색 파란색 |
오디오/VDSL 데이터 라인 A |
핀 5 |
파란색 밴드가 있는 흰색 |
파란색 줄무늬가 있는 흰색 |
오디오/VDSL 데이터 라인 B |
핀 3(선택 사항) |
흰색 띠가 있는 주황색 |
단색 주황색 |
벨 울림 전류(방지) |
핀 4(미사용) |
주황색 밴드가 있는 흰색 |
주황색 줄무늬가 있는 흰색 |
접지 / 예비 |
먼저, 작동 중인 회로를 분리하십시오. 기본 NTE5 마스터 소켓을 찾으세요. 하단 전면판의 나사를 조심스럽게 풀고 당겨 빼냅니다. 이렇게 하면 외부 공급자 네트워크에서 내부 주택 배선의 연결이 자동으로 끊어집니다. 이제 실시간 교환 라인에서 단락 위험 없이 내부 연장 라인에서 작업하는 것이 완전히 안전합니다.
마스터 소켓에서 원하는 위치로 새 케이블을 연결합니다. 여기에는 엄격한 모범 사례를 적용하세요. 통신 케이블을 주 AC 전력선과 평행하게 연결하지 마십시오. 병렬 실행은 데이터 라인에 교류 노이즈를 유도합니다. 전원 케이블을 건너야 하는 경우 반드시 90도 각도로 교차하십시오. 적절하게 둥근 케이블 클립을 사용하여 케이블을 스커트 보드에 고정합니다. 스테이플로 인해 내부 꼬인 쌍이 쉽게 부서지므로 케이블을 스테이플로 묶지 마십시오.
케이블 끝을 조심스럽게 준비하십시오. 와이어 스트리퍼를 사용하여 외부 PVC 재킷을 약 50mm(2인치) 정도 제거합니다. 섬세한 내부 구리선에 흠집을 내면 안됩니다. 노출된 전선을 면밀히 검사하십시오. . 마십시오 개별 내부 와이어에서 색상이 있는 절연체를 벗기지 IDC 터미널은 이 플라스틱 코팅을 자동으로 통과하도록 설계되었습니다. 수동으로 벗겨내면 연결이 느슨해지고 부식이 발생합니다.
이제 전선을 페이스플레이트에 매핑합니다. 파란색/흰색 와이어를 핀 2 위에 배치합니다. 흰색/파란색 와이어를 핀 5 위에 배치합니다. 슬롯 안으로 천천히 밀어 넣습니다. IDC 펀치다운 도구를 사용하세요. 터미널 블록 위에 완벽하게 수직으로 배치하십시오. 날카로운 딸깍 소리가 들릴 때까지 단단히 누르십시오. 이 도구는 와이어를 V자형 황동 블레이드에 고정하고 동시에 여분의 와이어를 다듬습니다. 이제 성공적으로 종료되었습니다. 확장 소켓.
케이블의 다른 쪽 끝을 마스터 소켓에 다시 연결합니다. 앞서 풀었던 탈착식 전면 플레이트의 뒷면을 살펴보세요. 1부터 6까지 번호가 매겨진 일치하는 IDC 터미널 세트가 표시됩니다. 여기에서 정확히 동일한 펀치다운 프로세스를 반복합니다. 핀 2를 핀 2에 연결하고 핀 5를 핀 5에 연결합니다. 연결이 수평으로 고정되어 있는지 확인합니다.
아직 페이스플레이트를 다시 벽에 나사로 고정하지 마세요. 먼저 연결을 확인해야 합니다. 표준 아날로그 전화기를 새로 연결된 보조 소켓에 연결하십시오. 명확하고 중단되지 않는 발신음이 들리는지 자세히 들어보십시오. 다음으로 광대역 라우터를 연결하세요. 라우터의 관리 인터페이스에 로그인하세요. 라인 동기화 속도를 확인하고 마스터 소켓에서 받은 속도와 비교하십시오. 거의 정확하게 일치해야 합니다.
일이 잘못되면 침착하세요. 이 간단한 문제 해결 차트를 사용하여 가장 일반적인 배선 오류를 진단하십시오.
관찰된 증상 |
가능한 원인 |
시정 조치 |
|---|---|---|
마감 시간(다이얼 톤 없음) |
핀 2와 5의 전선이 제대로 펀칭되지 않았거나 뒤집어졌습니다. |
IDC 도구를 사용하여 전선을 다시 장착합니다. 양쪽 끝의 색상 매핑이 일치하는지 확인하세요. |
전화벨이 한 번 울리고 멈춤 |
핀 2와 핀 5 사이에 단락이 존재합니다. |
케이블에 스테이플 손상이 있는지 또는 구리가 인접한 핀에 닿는지 검사하십시오. |
시끄러운 잡음 / 딱딱거리는 소리 |
단자 연결이 느슨하거나 전면판 내부에 습기가 있습니다. |
모든 전선을 다시 펀치하십시오. 벗겨진 구리가 핀 외부에 노출되지 않도록 하십시오. |
광대역이 자주 끊김 |
벨 와이어 또는 병렬 주 AC 케이블의 EMI 간섭. |
핀 3에서 전선을 완전히 분리합니다. 케이블을 전력선에서 멀리 재배치하십시오. |
DIY 설치는 비용을 절약하지만 한계를 알아야 합니다. NTE5 소켓의 기본 수신 측에 물리적 손상이 있는 경우 즉시 프로젝트를 중단하고 서비스 제공업체에 문의해야 합니다. 또한 마스터 테스트 소켓(전면 플레이트 뒤)에 직접 연결할 때 딱딱거리는 소음이 들리면 결함은 귀하의 소유물 외부에 있는 것입니다. ISP 엔지니어만이 외부 회선 오류를 해결하기 위해 합법적으로 기둥에 오르거나 거리를 파낼 수 있습니다.
내부 통신 지점을 배선하려면 정밀도가 필요합니다. 적절한 표준을 엄격히 준수해야 합니다. 올바른 CW1308 케이블을 활용하고, 전용 IDC 도구로 전선을 고정하고, 핀 2와 5에 대한 연결을 제한함으로써 소음을 제거하고 광대역 성능을 극대화합니다. 기본 네트워크 경계를 수정하는 것은 엄격히 금지되어 있습니다. 항상 소비자 전면판에서 라인을 실행하십시오.
시작하기 전에 기본 소켓에서 기본 인터넷 속도를 테스트하는 것이 좋습니다. 소스에서 회선 속도가 본질적으로 좋지 않은 경우 내부 배선을 더 추가해도 문제가 해결되지 않습니다. 이는 어려움을 겪고 있는 신호에 거리를 더할 뿐입니다.
부동산을 업그레이드할 준비가 되면 먼저 올바른 재료를 모으십시오. 적절한 IDC 펀치다운 도구에 투자하세요. 고품질 CW1308 구리 케이블을 사용하세요. 마지막으로 믿을 수 있는 제품을 구입하세요. 표준 확장 소켓을 사용합니다 . 장기적인 네트워크 안정성을 보장하기 위해 인증된 공급업체의
답: 그렇습니다. 연선 이더넷 케이블은 통신 확장에 탁월합니다. 내부 와이어의 촘촘한 꼬임은 전자기 노이즈를 적극적으로 거부합니다. 파란색 단색 와이어를 핀 2에 매핑하고 흰색/파란색 줄무늬 와이어를 핀 5에 매핑하면 됩니다. 사용하지 않는 쌍을 깔끔하게 잘라서 월박스 내부에서 단락이 발생하지 않도록 하세요.
A: 항상 보조(확장) 소켓을 사용해야 합니다. 마스터 소켓에는 들어오는 공급자 라인 전용 내부 커패시터가 포함되어 있습니다. 여러 개의 마스터 소켓을 함께 연결하면 회로의 커패시턴스가 배가됩니다. 이는 최신 VDSL 광대역 신호를 심각하게 저하시키고 인터넷 다운로드 속도를 대폭 감소시킵니다.
A: 예, 이는 제공업체의 서비스 약관을 위반하는 것입니다. 들어오는 드롭 와이어와 마스터 소켓의 메인 백플레이트는 통신 네트워크(예: Openreach)에 속합니다. 법적으로 만질 수 없습니다. 탈착식 소비자 전면 플레이트에서만 보조 배선을 실행할 수 있습니다.
A: 속도 저하는 일반적으로 연결 불량이나 간섭으로 인해 발생합니다. 드라이버로 전선을 억지로 끼우면 연결이 약해질 수 있습니다. 또한 핀 3의 '벨 와이어'를 연결한 경우 전기 잡음을 끌어들이는 안테나 역할을 할 가능성이 높습니다. 마지막으로 매우 긴 케이블은 자연스럽게 고주파수 광대역 신호를 감쇠시킵니다.
